手動用 空冷 フレキシブルトーチWP-200（4点組立型）100〜200Amp.

3つのパーツと7種類のヘッドを組み合わせて、幅広くアレンジ可能

7種類のヘッドを交換する事で様々な用途に 対応できる、4点組立型フレキシブルトーチ。ヘッド部分のしなやかな可動が可能。

WP-200

WP-200-24
出力直流:100 交流:75
トーチ画像
WP-200-2490
出力直流:100 交流:75
トーチ画像
WP-200-9
出力直流:160 交流:125
トーチ画像
WP-200-990
出力直流:160 交流:125
トーチ画像
WP-200-9P
出力直流:160 交流:125
トーチ画像
WP-200-1726
出力直流:200 交流:150
トーチ画像
WP-200-1726P
出力直流:200 交流:150
トーチ画像

WP-200 トーチセット内容

トーチセット内容イメージ
トーチセットイメージ：WP-200-12R-1726
トーチセット型番
トーチボディ

(ヘッド)

 長さ(m) パワーケーブル
2本式 1本式(R) 1本式(RG) 1本式(RB)
WP-200-24（24） 3.8 WP-200-122H-24 WP-200-12R-24 WP-200-12RG-24 WP-200-12RB-24
7.6 WP-200-252H-24 WP-200-25R-24 WP-200-25RG-24 WP-200-25RB-24
WP-200-2490（24-90） 3.8 WP-200-122H-2490 WP-200-12R-2490 WP-200-12RG-2490 WP-200-12RB-2490
7.6 WP-200-252H-2490 WP-200-25R-2490 WP-200-25RG-2490 WP-200-25RB-2490
WP-200-9（9-70） 3.8 WP-200-122H-9 WP-200-12R-9 WP-200-12RG-9 WP-200-12RB-9
7.6 WP-200-252H-9 WP-200-25R-9 WP-200-25RG-9 WP-200-25RB-9
WP-200-990（9-90） 3.8 WP-200-122H-990 WP-200-12R-990 WP-200-12RG-990 WP-200-12RB-990
7.6 WP-200-252H-990 WP-200-25R-990 WP-200-25RG-990 WP-200-25RB-990
WP-200-9P（9P） 3.8 WP-200-122H-9P WP-200-12R-9P WP-200-12RG-9P WP-200-12RB-9P
7.6 WP-200-252H-9P WP-200-25R-9P WP-200-25RG-9P WP-200-25RB-9P
WP-200-1726（1726） 3.8 WP-200-122H-1726 WP-200-12R-1726 WP-200-12RG-1726 WP-200-12RB-1726
7.6 WP-200-252H-1726 WP-200-25R-1726 WP-200-25RG-1726 WP-200-25RB-1726
WP-200-1726P（1726P） 3.8 WP-200-122H-1726P WP-200-12R-1726P WP-200-12RG-1726P WP-200-12RB-1726P
7.6 WP-200-252H-1726P WP-200-25R-1726P WP-200-25RG-1726P WP-200-25RB-1726P

標準構成部品

  1. トーチボディ(4点セット)
  2. バックキャップ(短)※1
  3. コレット(2.4mm)
  4. コレットボディ(2.4mm)
  5. ノズル(アルミナ#6)
  6. ハンドル(溝付き)
  7. パワーケーブル
  8. アダプター(PCA-AKH2)※2
  9. ガスホース(ADP-H)※2
  10. スイッチ 3.8m: SW-L4M、7.6m: SW-L8M
  11. チャックレンチ(53N20)※3
  12. ※1 ヘッド「24」「24‐90」「9P」「1726P」にはバックキャップは付属しません。
    ※2 1本式パワーケーブル選択時のみ付属します。
    ※3 ヘッド「24」「24‐90」のみ付属します。

トーチ本体サイズ表

部品展開図・パーツリスト

No. 名称 部品番号 付属品
1 ヘッド 60° 24 53N22
2 ヘッド 90° 24-90 53N22
3 ヘッド 70° 9-70 9-4 598882
4 ヘッド 90° 9-90 9-4 598882
5 ヘッド ペンシル型 9P 598882
6 ヘッド 70° 1726 18-7 18CG
7 ヘッド ペンシル型 1726P 18CG
8 ラバーブーツ 200RB

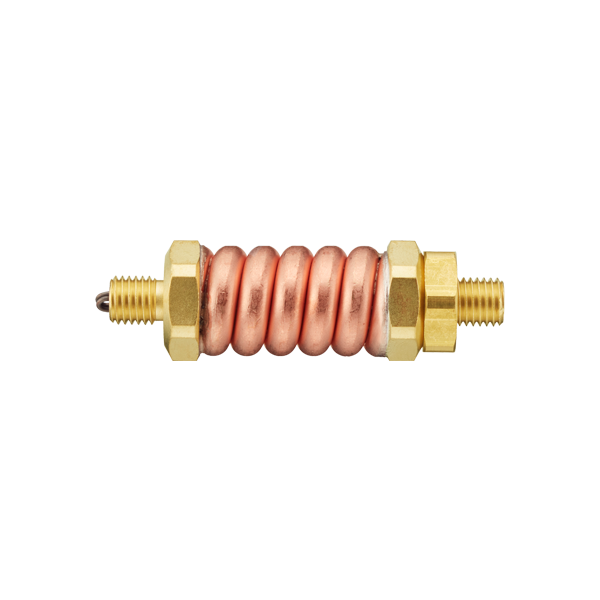

9 コイルエレメント 200CE-AAA
10 トーチボディ 200TB
11 バックキャップ 長（全長 147mm） 41V24 98W77
12 バックキャップ 中（全長 47mm） 41V35 98W77
13 バックキャップ 短（全長 22mm） 41V33 98W77
14 Oリング 98W77
15 インサート 9-4
16 バックキャップ 長（全長 116mm） 57Y02 98W18
17 バックキャップ 中（全長 70mm） 57Y05 98W18
18 バックキャップ 短（全長 25mm） 57Y04 98W18
19 Oリング 98W18
20 インサート 18-7
21 ガスレンズインシュレーター 53N66
22 ガスレンズコレット ★コレット B
23 ガスレンズコレットボディ ★ガスレンズコレットボディ A
24 ガスレンズノズル ★アルミナノズル E
25 カップガスケット 53N22
26 コレット ★コレット A
27 コレットボディ ★コレットボディ A
28 標準ノズル ★アルミナノズル A
29 標準ノズル ★ラヴァノズル B
30 ロングノズル ★ラヴァノズル E
31 チャックレンチ 53N20
32 大口径ガスレンズインシュレーター 54N63-20
33 大口径ガスレンズコレット ★コレット D
34 大口径ガスレンズコレットボディ ★ガスレンズコレットボディ B
35 大口径ガスレンズノズル ★アルミナノズル G
36 大口径ガスレンズロングノズルL ★アルミナノズル K
37 大口径ガスレンズロングノズルXL ★アルミナノズル L
38 大口径ガスレンズロングノズルXXL ★アルミナノズル M
39 カップガスケット 598882
40 コレット ★コレット C
41 コレットボディ ★コレットボディ B
42 標準ノズル ★アルミナノズル B
43 標準ノズル（ラヴァ） ★ラヴァノズル C
44 ロングノズル L ★アルミナノズル H
45 ロングノズル L ★ラヴァノズル F
46 ロングノズル XL ★ラヴァノズル G
47 カップガスケット 18CG
48 大口径ガスレンズインシュレーター 54N63
49 コレット ★コレット E
50 大口径ガスレンズコレットボディ ★ガスレンズコレットボディ E
51 ガスレンズインシュレーター 54N01
52 ガスレンズコレットボディ ★ガスレンズコレットボディ C
53 ガスレンズノズル ★アルミナノズル F
54 ガスレンズロングノズル ★アルミナノズル J
55 コレットボディ ★コレットボディ C
56 標準ノズル ★アルミナノズル C
57 標準ノズル ★ラヴァノズル D
58 ロングノズル ★アルミナノズル I
59 ロングノズル ★ラヴァノズル H
60 スタビーガスレンズガスケット 17GLG20
61 スタビーコレット ★コレット F
62 スタビーガスレンズコレットボディ ★ガスレンズコレットボディ D
63 スタビーガスケット 18CG20
64 スタビーコレットボディ 1.6〜3.2mm ★コレットボディ D
65 ハンドル 溝付き 10N15R（溝付き）
66 ハンドル 布目 10N15（布目）
67 パワーケーブル 二本式 ★空冷パワーケーブル（二本式）D
68 パワーケーブル 一本式 ★空冷パワーケーブル（一本式）B
69 接続アダプター※ PCA-AKH2
70 アダプター用ガスホース※ ADP-H
71 スイッチ レバー※ ★トーチスイッチA
72 スイッチ 押しボタン（1F型）※ ★トーチスイッチB
73 スイッチ 押しボタン（3型）※ ★トーチスイッチC
74 スイッチ 押しボタン（B型）※ ★トーチスイッチD
  • ※マークのついた商品は溶接機によりアダプター・ガスホース・スイッチコネクターが異なります。各溶接機用をご用意しておりますので、弊社までお問い合わせください。
  • ★マークのついた商品は、所定のページにて複数のサイズからご希望のサイズをお選びいただけます
