特殊ノズル

WELDCRAFT社のTIGトーチ用交換部品の特殊ノズル、ARCCRAFTブランドの扁平ノズル、トレーラーノズルです。

特殊ノズル WELDCRAFT

部品番号 全長 X 外径φ(mm) 番号 出口内径(mm) 適用トーチ

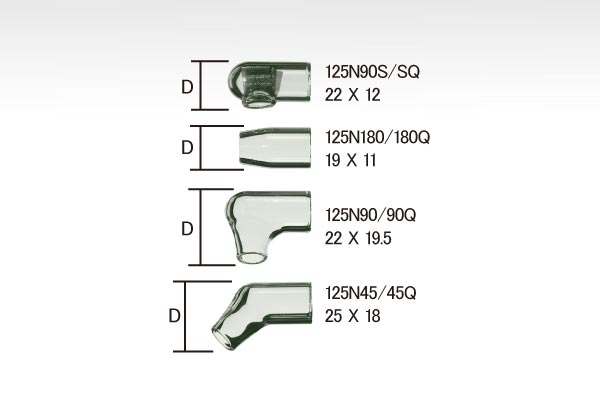

125N90


125N90 22 X 19.5 90° 7 WP-125
125X90S 22 X 12 90° 短 6
125N45 25 X 18 45° 7
125N180 19 X 11 180° 7


|
125N90Q 22 X 19.5 90° 7
125N90SQ 22 X 12 90° 短 6
125N45Q 25 X 18 45° 7
125N180Q 19 X 11 180° 7

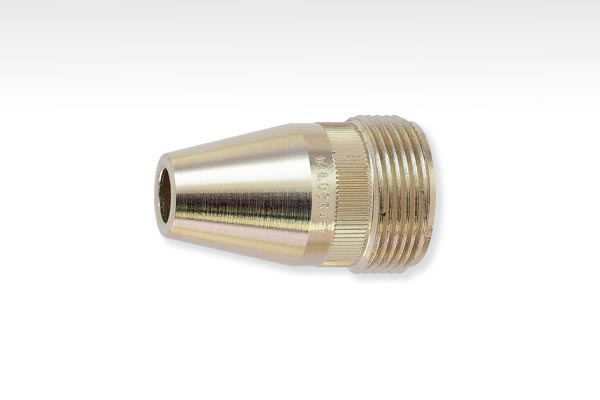

86Z02 86Z02 45.3 X 28.4 8 12.5 WP-12
57N77-78 57N78 - 10 16 WP-27AAC
WP-27A
WP-27B
57N77 12 19

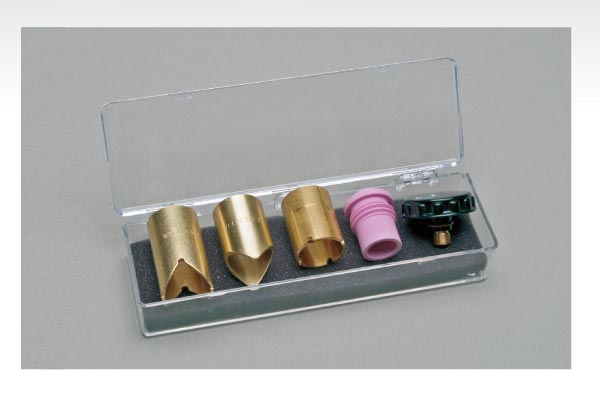

SWK-1キット SWK-1 (スポット溶接用キット)
キット内容
SW-182 凸型ロケーター
SW-185 凹型ロケーター
SW-186 扁平型ロケーター
SW-180 インシュレーター
SW-181 押しつけノブ
CS200
CS300
CS410
WP-17
WP-R17F
WP-26F
WP-R26F
WP-18
WP-18P
WP-18SP

1726, 1726P
(ヘッド)

このページのトップへ ↑

扁平ノズル(アルミナ) ARCCRAFT

部品番号 寸法(mm) 適用トーチ

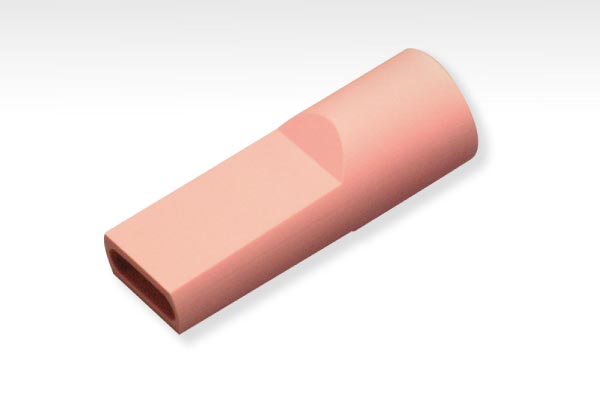

SP-20085
SP-20085 テーパー長: 38.2
出口内径: 4.9 X 15.7
出口外径: 8.3 X 19.2
CS125, CS310
WP-24, WP-24W
WP-24F, WP-9
WP-9P, WP-9F
WP-R9F, WP-20
WP-20P, WP-22A/B
WP-23A/B, WP-25

9-70, 9-90, 9P, 24
24-90(ヘッド)

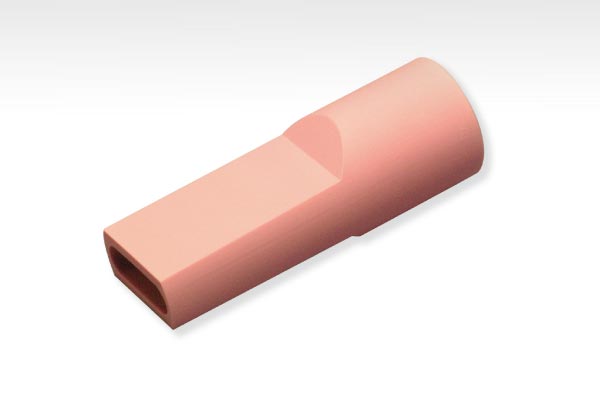

SP-20082 SP-20082 テーパー長: 50.3
出口内径: 8.4 X 27.0
出口外径:14.4 X 31.2
CS125, CS310
CS200, CS300
CS410, WP-24
WP-24W, WP-24F
WP-9, WP-9P
WP-9F, WP-R9F
WP-20, WP-20P
WP-22A/B
WP-23A/B
WP-25, WP-17
WP-26, WP-26P
WP-17F, WP-R17F
WP-26F, WP-R26F
WP-18, WP-18SP
WP-18P, WP-27
WP-27AAC

9-70, 9-90, 9P
1726, 1726P
(ヘッド)

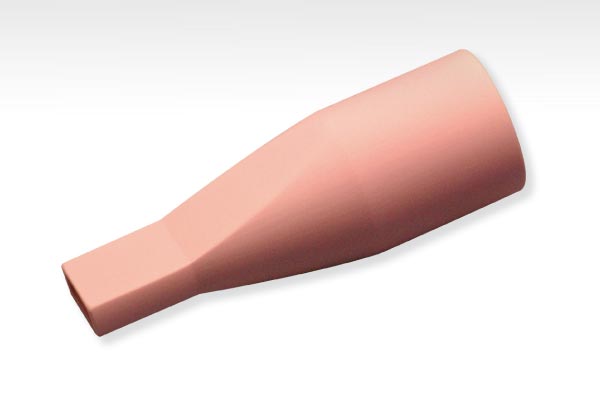

SP-20083 SP-20083 テーパー長: 22.2
出口内径:5.1 X 17.8
出口外径:8.5 X 19.4

このページのトップへ ↑

トレーラーノズル(ラヴァ) ARCCRAFT

部品番号 寸法(mm) 適用トーチ
SP-20086 SP-20086 高さ: 47.1
出口内径(横 X 縦 X 高さ):
13.2 X 57.5 X 6.4
出口外径(横 X 縦 X 高さ):
18.7 X 63.8 X 12.7
CS-125, CS-310
WP-24, WP-24W
WP-24F, WP-9
WP-9P,WP-9F
WP-R9F, WP-20
WP-20, WP-20P
WP-22, WP-23
WP-25

9-70, 9-90
9P, 24, 24-90
(ヘッド)

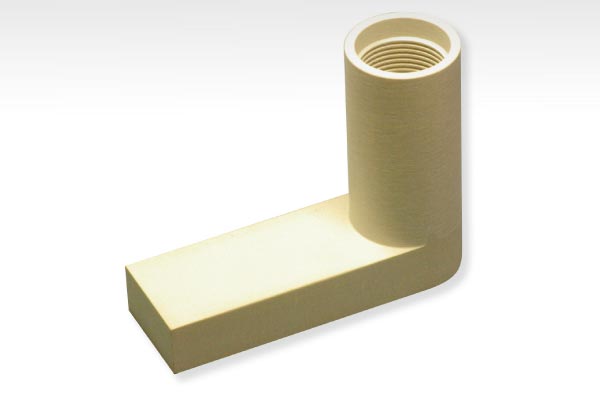

SP-20086L SP-20086L 高さ: 73.2
出口内径(横 X 縦 X 高さ):
25.1 X 89.1 X 25.6
出口外径(横 X 縦 X 高さ):
18.7 X 63.8 X 16.0
CS-125, CS-310
CS-200, CS-300
CS-410
WP-24, WP-24W
WP-24F, WP-9
WP-9P, WP-9F
WP-R9F, WP-20
WP-20P, WP-22
WP-23, WP-25
WP-17, WP-26
WP-26P, WP-17F
WP-R17F, WP-26F
WP-R26F, WP-18
WP-18SC, WP-18P
WP-27AAC
WP-27

9-70, 9-90, 9P
1726, 1726P
(ヘッド)
